200万画素 21.3型 カラー液晶ディスプレイ
充実した機能と高いコストパフォーマンスを実現
- 高画質IPSパネルを搭載
- 混在するモノクロとカラー画像の最適な階調表示を実現するダイナミックガンマ機能を搭載
- テキスト（白）表示時に自動的に輝度を抑えるオートテキストモード機能を搭載
- コンフィグレーション切替機能搭載
- 当社独自の輝度安定化システム”λ-Sentinel”搭載
- カラーフロントセンサーによるカラーキャリブレーションが可能
- ユニフォミティ補正機能搭載
- ディスプレイ単体で”DICOM適合性試験”が可能
※JESRA X-00932010の管理グレード2対応製品です。
高画質IPSパネルを搭載
最大輝度500cd/㎡と高コントラスト1200:1を実現。視野角による輝度と色味の変化の少ない高画質IPS方式液晶パネルを搭載しています。また、LEDバックライトによる長寿命及び省エネルギー化を実現しています。

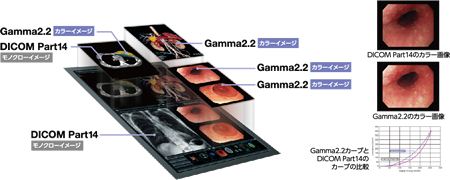

混在するモノクロとカラー画像の最適な階調表示を実現するダイナミックガンマ機能を搭載
当社独自のダイナミックガンマ機能により、画面内に混在するモノクロ画像とカラー画像を自動的に識別し、モノクロ画像はDICOM Part14でカラー画像はGamma2.2で表示するので、内視鏡画像のように色味を重要視する画像診断においてもディスプレイの設定変更をすることなく快適な環境で利用できます。
テキスト（白）表示時に自動的に輝度を抑えるオートテキストモード機能を搭載
レポートや患者リストなどのテキスト（白）表示を本機が自動的に検知し、その表示画面に応じて画面の輝度を抑えるオートテキストモード機能を搭載。これまで、高輝度に設定されている医用画像表示用ディスプレイでのテキスト（白）表示は明る過ぎて見づらくなっていたが、本機能により画面の輝度を抑え、目のストレス（疲労）を軽減できます。
コンフィグレーション機能搭載
キャリブレーションしたデータは３つまでディスプレイ内部にプリセットすることが可能である。画像や用途に応じて、キャリブレーションデータを切替えることで、最適な表示設定を選択できます。
（※キャリブレーションしたデータをディスプレイ内部にセットするためにはオプションのソフトウェアMedivisor Nxが必要。）
輝度安定化システムλ-sentinelとカラーフロントセンサーを搭載
λ-sentinelはカラーフロントセンサーと輝度制御回路で構成されています。画面上に設置されたカラーフロントセンサーが常時画面輝度を監視し、輝度データを制御回路へフィードバックすることにより高精度に輝度を安定化させています。
カラーフロントセンサーによるカラーキャリブレーションが可能
画面上に設置されたカラーフロントセンサーにより、従来の輝度・ガンマ調整に加え色温度調整が可能となります。長期使用等によるパネルの色の変化をOSD上の色温度表示で確認でき、オプションのソフトウェア（Medivisor Nx）にてカラーキャリブレーションを行なうことにより、出荷状態に戻すことができます。外部センサーを取り付けてキャリブレーションする手間を省き、作業時間を軽減します。
※カラーキャリブレーションを行うためには、オプションのソフトウェア（Medivisor Nx）が必要となります。
グレースケール表示精度のリモートチェック＆キャリブレーション機能
マネジメントターミナルからAAPM TG18をベースとしたグレースケール表示精度の自動リモートチェック、キャリブレーションの実行が可能。ディスプレイ表示精度の管理負担を軽減します。
※オプションのPMMedivisor（表示品質管理ソフトウェア）が必要です。
インターフェイス「DisplayPort」を装備
映像入力端子DisplayPortを装備しました。DisplayPort入力時は1024階調(10bit)同時表示。カラーディスプレイでは10億6433万色同時表示が可能になります。より滑らかで精度の高い表示を可能にします。
※10bit表示には対応したグラフィックスカードとビューワーが必要です。
ユニフォミティ補正搭載
輝度ムラ・色ムラの補正を行い、より均一な画像表示を実現しています。
カラーキャリブレーション機能搭載
色温度・輝度・ガンマ特性の調整を行い、忠実な色再現とDICOM GSDFに忠実で、滑らかなグレースケール表示が可能です。
優れた階調表示を実現する16bitLUT（ルックアップテーブル）を内蔵
ディスプレイに内蔵する16bitのLUTから最適な256(8bit)階調を選び出して表示。医用画像表示に必要なより滑らかで高精度なグレースケール表示を実現します。
高速ポートレイト表示を実現する、ハードウェアピボット機能を搭載
ポートレイト（縦型）表示でも、画像切り替え時の描画スピードが速く快適なオペレーションが可能です。
「DICOM適合性試験」機能を搭載
カラーフロントセンサーにより、DICOM適合性試験（DICOMカーブに準拠した表示の試験）を本機単体で行えます。
OSD表示
現在の輝度の実測値、機種名やシリアル番号などの機種情報、稼働時間、キャリブレーションのセッティング状態などがボタン一つで確認可能です。
LEDインジケータを搭載
ディスプレイの状態がLEDの色で容易に確認可能です。
Medivisorソフトウェア（オプション）で表示品質の維持管理を総合的にサポート
Medivisorシリーズは、ディスプレイ表示性能を管理するソフトウェアです。設置時とその後の定期的な品質チェックから稼働中の監視・調整までMedivisorソフトウェアが表示品質の維持管理をサポートします。
品質管理に関するガイドライン「JESRA X-0093-2010」に適合した出荷検査
本ガイドラインに基づいた出荷検査を実施し、その結果を出荷試験報告書として製品に添付しています。このため、本ガイドラインで規定されたディスプレイ設置時の受入試験が不要となり設置手順が簡略化されます。
※本機種は、JESRA X-0093-2010で規定の管理グレード2に対応しています。
エコロジー技術
ディスプレイを使用していない時にバックライトを減光する「拡張パワーセーブ機能」を搭載。消費電力の削減だけでなく、バックライトの不要な消耗を防ぎ、より長くディスプレイをお使い頂けます。また、内蔵化された電源は、パワーセーブ時の消費電力を2W以下に抑え地球環境に配慮した製品となっています。
※拡張パワーセーブ機能は、オプションのキャリブレーションキットに同梱されているユーティリティソフトウェアで設定できます。（グラフィックスカードの仕様により設定できない場合があります）
ユーティリティソフトウェア
さらに利便性が向上するユーティリティソフトウェアをご用意。
拡張パワーセーブ機能
スクリーンセーバーの起動に合わせてバックライトを減光し、消費電力の削減とバックライトの不要な消耗を防止します。
ガンマチェック機能
18ポイントの輝度応答特性を測定し、グラフ表示します。
拡張パワーセーブ機能
スクリーンセーバーの起動に合わせてバックライトを減光し、消費電力の削減とバックライトの不要な消耗を防止します。
※グラフィックスカードの仕様により動作しない場合があります。
ガンマチェック機能
18ポイントの輝度応答特性を測定し、グラフ表示します。
※ユーティリティソフトウェアは、オプションのキャリブレーションキットに同梱しています。
ワールドワイドのメディカル安全規格を取得
一般情報処理機器よりも高い要求事項を含む各種メディカル安全規格を取得しています。
安心の長期5年保証
ご購入から5年間の長期無償保証をお付けしています。保証期間中に修理が発生した場合、お客様から故障機を送付いただくセンドバック方式で無償修理を行います。また、修理期間中は代替機を無償でご用意します。
※保証内容及び保証条件の詳細は、当社保証規定によります。
スペック
| モデル名 | CCL214 | |
|---|---|---|
| 液晶パネル | 方式 | 21.3型 TFTカラー IPS方式 |
| 表示画面サイズ | 432mm×324mm | |
| 画素ピッチ | 0.270mm×0.270mm | |
| コントラスト比 | 1200：1（Typ) | |
| 最大輝度 | 500cd/m²（Typ) 出荷設定250cd/m²・280cd/m²・200cd/m² | |
| 視野角 | 178°（上下・左右） | |
| 表示性能 | 推奨解像度 | 1600×1200 （Fv=60Hz） |
| 色表示 | 1677万色（約680億色中） DisplayPort 10bit入力時は、10億6433万色 |
|
| インターフェイス | 入力端子 | DVI-D（DVI1.0準拠）、 DisplayPort（DisplayPort1.1a準拠） |
| プラグアンドプレイ | DDC2B対応 | |
| 電源 | 入力電源 | AC100-240V、50/60Hz |
| 最大消費電力 | 約48W | |
| 機能 | キャリブレーション | 輝度、ガンマ、色度の調整 ※3種類の設定を保持可能 （オプションのキャリブレーションキット必要） |
| OSD表示 | 製品情報、稼働時間、キャリブレーション状態（経過時間、設定輝度、ガンマなど）、現在の輝度と色度、周囲の明るさ | |
| USBハブ | USB規格Rev.2.0準拠、セルフパワード Upストリーム1ポート、Downストリーム2ポート |
|
| その他の機能 | ユニフォミティ補正（輝度と色）、ハードウェアピボット、LEDインジゲータ、拡張パワーセーブ、コンフィグレーション切替、セルフDICOMチェック、ダイナミックガンマ、オートテキストモード、テストパターン表示、スケーリング | |
| 適合規格 | ANSI/AAMI ES60601-1（2005）、CAN/CSA-C22.2 No.60601-1(2008)、FCC Part15 subpart B Class B、ICES-003-B、CE (EN60601-1, EN60601-1-2)、VCCI-B適合、FDA510(k)、RCM、RoHS、J-MOSS | |
| 物理的仕様 | 外形寸法 （スタンドを含む） |
ランドスケープ使用時：474mm×471.4/532.9mm×220mm ポートレート使用時367mm×524.9/586.4mm×220mm |
| 質量 | 約 11.1kg、（スタンドを除く：約 6.9kg） | |
| スタンド | 縦横回転、チルト、スィーベル | |
| 本体取り付け部 | VESA準拠（ピッチ：100×100mm） | |
| セキュリティー機構 | 盗難防止用セキュリティスロット付き | |
| 付属品 | 電源コード、DVIケーブル、USBケーブル、取扱説明書 | |
外形寸法
 |
