CCL258i2/AR (特殊ARコートモデル） 優れた表示品質の維持管理機能を搭載。高輝度900cd/㎡、高コントラスト比1400:1でカラー/モノクロ混在表示にも対応
※JESRA X-0093-2010の管理グレード１対応製品です。
|
特長
|
|
最適な階調で画像表示を可能にする当社独自のダイナミックガンマ機能を搭載
画像内に混在するモノクロ画像とカラー画像をリアルタイムに自動的に識別し、それぞれに最適な階調で表示します。
レポートや患者リスト表示時の作業に快適なオートテキスト機能を搭載
テキスト（白）表示を本機が自動的に検知し、その表示面積に応じて画面の輝度を抑える快適なオートテキスト機能を搭載。これまで、高輝度に設定されている医用表示ディスプレイでのテキスト（白）表示が明る過ぎて見えづらくなっていましたが、本機能により、画面の輝度を抑え、目のストレス（疲労）を軽減します。
カラーフロントセンサーにより高精度なカラーキャリブレーションが可能
画面上に設置されたカラーフロントセンサーにより、常時画面輝度を監視し輝度を安定化させるだけでなく、高精度なカラーキャリブレーションも可能とします。
|
照度センサー |
|
|
カラーフロントセンサー |
高輝度・高画質LCDパネルを搭載
最大輝度900cd/m²、コントラスト比1400:1の高性能パネルを搭載し、従来機種（900：1）より大幅な性能向上となりました。広いダイナミックレンジにより、従来のカラーLCDでは困難な鮮明なグレースケール画像表示も実現します。
LEDバックライトによる長寿命及び省エネルギー化
バックライトのＬＥＤ化により従来のＣＣＦＬ(冷陰極管)バックライトを搭載した製品に比べ長寿命化を実現。本モデルは２万時間の推奨輝度保証を致します。またＬＥＤ化により従来製品（CCL256i2）と比較し、約２０％の消費電力量低となりました。
ＤＩＣＯＭ適合性試験機能を搭載
ディスプレイに表示されるＯＳＤを本体ボタンで操作して、フロントセンサーによるＤＩＣＯＭ適合性試験が単体で行えます。
グレースケール表示精度のリモートチェック＆キャリブレーション機能
マネジメントターミナルからAAPM TG18をベースとしたグレースケール表示精度の自動リモートチェック、キャリブレーションの実行が可能。ディスプレイ表示精度の管理負担を軽減します。
※オプションのPMMedivisor（表示品質管理ソフトウェア）が必要です。
次世代インターフェイス「DisplayPort」を装備
次世代の映像入力端子DisplayPortを装備しました。DisplayPort入力時は1024階調(10bit)同時表示。カラーディスプレイでは10億6433万色同時表示が可能になります。より滑らかで精度の高い表示を可能にします。
※10bit表示には対応したグラフィックスカードとビューワーが必要です。

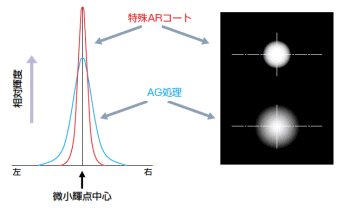

X線フィルムのように締まった黒と鮮鋭度の高い表示を実現する特殊ARコート
特殊AR（Anti-Reflection）コートは、液晶面での不要な光の反射と拡散を抑えます。これにより、ノイズ・フォーカス・コントラスト・視野角特性が向上し、締まった黒と鮮鋭度の高いX線フィルムのような表示を実現します。
※CCL258i2/ARに搭載しています。
ユニフォミティ補正搭載
輝度ムラ・色ムラの補正を行い、より均一な画像表示を実現しています。
カラーキャリブレーション機能搭載
色温度・輝度・ガンマ特性の調整を行い、忠実な色再現とDICOM GSDFに忠実で、滑らかなグレースケール表示が可能です。
優れた階調表示を実現する16bitLUT（ルックアップテーブル）を内蔵
ディスプレイに内蔵する16bitのLUTから最適な256(8bit)階調を選び出して表示。医用画像表示に必要なより滑らかで高精度なグレースケール表示を実現します。
高速ポートレイト表示を実現する、ハードウェアピボット機能を搭載
ポートレイト（縦型）表示でも、画像切り替え時の描画スピードが速く快適なオペレーションが可能です。

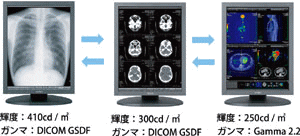

コンフィグレーション切り替え機能搭載
キャリブレーションしたデータを３つまでディスプレイ内部にプリセットすることが可能です。画像や用途に応じキャリブレーションデータを切り替えることで最適な表示設定が出来ます。
OSD表示
現在の輝度の実測値、機種名やシリアル番号などの機種情報、稼働時間、キャリブレーションのセッティング状態などがボタン一つで確認可能です。
LEDインジケータを搭載
ディスプレイの状態がLEDの色で容易に確認可能です。
Medivisorソフトウェア（オプション）で表示品質の維持管理を総合的にサポート
Medivisorシリーズは、ディスプレイ表示性能を管理するソフトウェアです。設置時とその後の定期的な品質チェックから稼働中の監視・調整までMedivisorソフトウェアが表示品質の維持管理をサポートします。
品質管理に関するガイドライン「JESRA X-0093-2010」に適合した出荷検査
本ガイドラインに基づいた出荷検査を実施し、その結果を出荷試験報告書として製品に添付しています。このため、本ガイドラインで規定されたディスプレイ設置時の受入試験が不要となり設置手順が簡略化されます。
※本機種は、JESRA X-0093-2010で規定の管理グレード１に対応しています。
エコロジー技術
ディスプレイを使用していない時にバックライトを減光する「拡張パワーセーブ機能」を搭載。消費電力の削減だけでなく、バックライトの不要な消耗を防ぎ、より長くディスプレイをお使い頂けます。また、内蔵化された電源は、パワーセーブ時の消費電力を2W以下に抑え地球環境に配慮した製品となっています。
※拡張パワーセーブ機能は、オプションのキャリブレーションキットに同梱されているユーティリティソフトウェアで設定できます。（グラフィックスカードの仕様により設定できない場合があります）
ユーティリティソフトウェア
さらに利便性が向上するユーティリティソフトウェアをご用意。
拡張パワーセーブ機能
スクリーンセーバーの起動に合わせてバックライトを減光し、消費電力の削減とバックライトの不要な消耗を防止します。
※グラフィックスカードの仕様により動作しない場合があります。
ガンマチェック機能18ポイントの輝度応答特性を測定し、グラフ表示します。
※ユーティリティソフトウェアは、オプションのキャリブレーションキットに同梱しています。
ワールドワイドのメディカル安全規格を取得安心の長期5年保証
ご購入から5年間の長期無償保証をお付けしています。保証期間中に修理が発生した場合、お客様から故障機を送付いただくセンドバック方式で無償修理を行います。また、修理期間中は代替機を無償でご用意します。
※保証内容及び保証条件の詳細は、当社保証規定によります。
スペック・外形寸法
|
|
スペック
| モデル名 | CCL258i2 /AR (特殊ARコート付きモデル）、CCL258i2 /F (保護フィルター付きモデル） | |
|---|---|---|
| 液晶パネル | 方式 | 21.3型 TFTカラー IPS方式 |
| 表示画面サイズ | 432mm x 324mm | |
| 画素ピッチ | 0.270mm x 0.270mm | |
| コントラスト比 | 1400：1 (typ) | |
| 最大輝度 | 900cd/m² (typ), (出荷設定は410cd/m², 300cd/m² ) | |
| 視野角 | 176° （上下・左右） | |
| 表示性能 | 表示可能解像度 | 640 x 480 (VGA), 800 x 600 (SVGA), 1024 x 768 (XGA), 1280 x 1024 (SXGA), 1600 x 1200 (UXGA) |
| 色表示 | 1677万色（約680億色中） ＊DisplayPort 10bit入力時は10億6433万色 | |
| インターフェイス | 入力信号 | DVI-D （ DVI 1.0 準拠）, DisplayPort (DisplayPort 1.1a準拠） |
| プラグアンドプレイ | DDC2B 対応 | |
| 電源 | 入力電源 | AC100V～240V, 50/60Hz, 本体内蔵AC電源 |
| 最大消費電力 | 75W (typ), （パワーマネジメント機能付き） | |
| 機能 | キャリブレーション | 輝度、ガンマ、色度の調整 ※3種類の設定を保持可能 （オプションのキャリブレーションキットが必要） |
| OSD表示 | 製品情報、稼働時間、キャリブレーション状態（経過時間、設定輝度、ガンマなど）、現在の輝度、周囲の明るさ | |
| USBハブ | USB Rev. 2.0 準拠 セルフパワード Upストリーム1ポート, Downストリーム2ポート | |
| その他の機能 | ユニフォミティー補正、ハードウェアピボット、LEDインジケータ, 拡張パワーセーブ機能、コンフィグレーション切替機能、セルフDICOMチェック機能 | |
| 適合規格 | ANSI/AAMI ES60601-1(2005), CAN/CSA-C22.2 No. 60601-1(2008), FCC-B, CE, VCCI-B, ICES-003-B, FDA510(k), J-Moss, RoHS | |
| 物理的仕様 | 外形寸法 （スタンドを含む） |
ランドスケープ使用時: 474mm x 468.4/529.9mm x 220mm ポートレイト使用時: 367mm x 521.9/583.4mm x 220mm |
| 質量 | 約12kg、スタンドを除く本体のみの質量は約8kg | |
| スタンド | 縦横回転、チルト、スイーベル機能付き | |
| 本体取り付け部 | VESA準拠（取り付けピッチ： 100 X 100mm） | |
| セキュリティー機構 | 盗難防止用セキュリティースロット付き（本体及びスタンド部） | |
| 付属品 | 電源コード、DVIケーブル、Display Portケーブル、USBケーブル、取扱説明書、保証書、クリーニングキット （特殊ARコートモデルのみ） | |

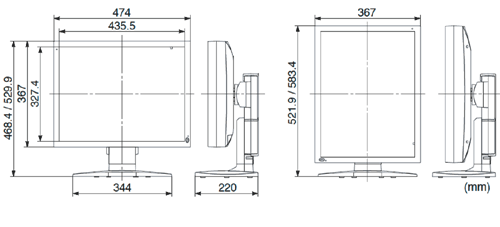

外形寸法
 |
オプション
||
グラフィックスカード
ネットワーク対応表示品質管理ソフトウェア
受入試験・不変性試験ソフトウェア
LCDクリーニングキット
