 *スタンドはオプションです。 |
小型液晶ディスプレイ 省スペース高画質の小型液晶ディスプレイ
|
特長
|
多彩な映像入力に対応
アナログRGB、S-Video、コンポジット信号入力に対応します。
省スペース設計
8.4型と10.4型をラインナップ。圧倒的な省スペース性を提供します。
VGAとXGAの解像度をラインナップ
用途に応じて選べる、VGA（640 x 480ドット）とXGA(1024 x 768ドット）の解像度をラインナップしました。
その他の特長
・1年間の無償保証、長期安定供給を実現 （保証内容及び保証条件は当社保証規定によります）
・小型軽量設計
・ステレオスピーカー内蔵でマルチメディアに対応
・
パネル、筐体色、組込み機器など各仕様を、用途や環境に合わせてカスタマイズ可能
組み込み用のモジュールタイプもラインナップ
| キャビネットレスのモジュールタイプです。筐体寸法の大きな変更を抑え長期間にわたる供給が可能です。 |
||||||||||||||
|
 |
|||||||||||||
各部の名称と配置
 操作パネル部（天面） |
 入力端子部（背面） |
||||||
| ①ヘッドフォン端子 | ①ACアダプタ接続コネクタ | ||||||
| ②INPUTボタン | ②AUDIO-INコネクタ | ||||||
| ③MENUボタン | ③VIDEOコネクタ | ||||||
| ④音量調整/カーソル左右ボタン | ④S-VIDEOコネクタ | ||||||
| ⑤カーソル上下ボタン | ⑤D-SUBミニ15ピンコネクタ | ||||||
| ⑥電源スイッチ | ⑥RS232Cコネクタ(タッチパネル付モデルのみ） | ||||||
| ⑦電源ランプ | |||||||
| ⑧スピーカー | |||||||
スペック・外形寸法
|
スペック
| モデル名 | PLT210-W0X/B0X （筺体色： 白/黒） |
PLT210-W1V/B1V （筺体色： 白/黒） |
PLT260-W0X/B0X (筺体色： 白/黒） |
PLT260-W1V/B1V （筺体色：白/黒） |
|
|---|---|---|---|---|---|
| 基本仕様 | 8.4型 XGA (1024 x 768) |
8.4型 VGA (640 x 480) |
10.4型 XGA (1024 x 768) |
10.4型 VGA (640 x 480) |
|
| 価格 | オープン |
||||
| 液晶パネル | 方式 | TFTカラー IPS方式 |
TFTカラー IPS方式 |
TFTカラー TN方式 |
TFTカラー TN方式 |
| 画素ピッチ | 0.167mm |
0.267mm |
0.2065mm |
0.33mm |
|
| 表示画面サイズ | 170.496mm X 127.872mm |
170.9mm X 128.2mm |
210.4mm X 157.8mm |
211.2 X 158.4mm |
|
| 最大解像度 | 1024×768 |
640 X 480 |
1024×768 |
640 X 480 |
|
| 表示色 | フルカラー （1677万色） |
262,144色 |
← |
← |
|
| 応答速度 （黒→白→黒） |
25ms |
20ms |
55ms |
33ms |
|
| 最大輝度 | 400cd/m2 (typ.) |
350cd/m2 (typ.) |
300cd/m2 (typ.) |
450cd/m2 (typ.) |
|
| コントラスト比 | 400：1 （typ.） |
800：1 |
300：1 （typ.） |
600：1 （typ.） |
|
| 視野角 | 上下・左右: 170度 (Typ.) |
上下・左右: 170度 (Typ.) |
上：45度、下：60度 左右: 各60度 （Typ.) |
上：45度、下：55度 左右: 各70度 （Typ.) |
|
| 走査周波数 アナログ | 水平 | 24.0～61.0KHz |
24.0～38.0KHz |
24.0～61.0KHz |
24.0～38.0KHz |
| 垂直 | 56～75Hz |
||||
| ドットクロック | 80MHz(最大) |
31.5MHz(最大) |
80MHz(最大) |
31.5MHz(最大) |
|
| 最大解像度 | 1024×768 75Hz |
640×480 75Hz |
1024×768 75Hz |
640×480 75Hz |
|
| 入力同期信号 | セパレート信号 | TTL 正極/負極 |
|||
| コンポジット信号 | TTL 正極/負極 |
||||
| シンクオングリーン | 0.3V p-p, 負極製 |
||||
| 入力コネクタ | PC | D-SUB ミニ 15ピンコネクタ |
|||
| Video | S-Video, コンポジットVideo |
||||
| AUDIO | RCA |
||||
| ヘッドフォン | ステレオミニジャック |
||||
| 入力映像信号 | PC | アナログ： 0.7Vp-p,(標準）, 75Ω、正極性 |
|||
| Video | NTSC/PAL/SECAM |
||||
| 入力音声信号 | 0.5Vrms（標準） |
||||
| 音声出力 | スピーカー | 0.5W x 2 (ステレオ） |
|||
| プラグ＆プレイ機能 | VESA DDC2B対応 |
||||
| 電源 | 入力電源 | AC100 ～ 240V、50/60Hz、ACアダプター |
|||
| 消費電力 | 通常18W, パワーマネージメント時2W |
通常15W, パワーマネージメント時2W |
通常13W, パワーマネージメント時2W |
←
|
|
| 物理的仕様 | 重量 | 約1.3Kg |
約1.3Kg |
約1.4Kg |
約1.4Kg
|
| 外形寸法 | 220.6（W）×167.7（H）×51.7（D）mm |
← |
267.2（W）×207.1（H）×51.7（D）mm |
←
|
|
| 外形寸法(オプションスタンド使用時） | 220.6（W）×173（H）×100（D）mm |
← |
267.2（W）×212（H）×100（D）mm |
←
|
|
| 付属品 | ACアダプター（12V、48W)、D-SUB
mini15 VGAケーブル, 保証書、「電源コード、取扱説明書」
|
||||
| 環境条件 | 動作時 | 温度:: 5～35℃ 湿度（温度-20～50℃未満）： 20～85%（結露なきこと） 湿度（温度50～60℃未満）： 20～55%（結露なきこと） |
|||
| 保管時 | 温度： -20～60℃ 湿度（温度-20～50℃未満）： 20～85%（結露なきこと） 湿度（温度50～60℃未満）： 20～55%（結露なきこと） |
||||
適合規格 |
VCCI-B, FCC-B, MET (USA＆Canada), J-Moss,
RoHs
|
||||
保証期間 |
1年間無償保証 |
||||
※ドット抜けについて：
液晶パネルは非常に精密度の高い技術で作られていますが、画素欠けや常時点灯する画素がありますので、あらかじめご了承ください。

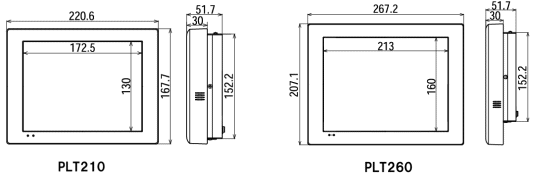

外形寸法
 |
専用スタンド（オプション） |
||||||||||||||||
 |
|
|||||||||||||||
