トップ > 生産完了機種 > PLT210R/PLT260R
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 *スタンドはオプションです。 |
小型液晶タッチパネル 省スペース高画質の小型液晶タッチパネルディスプレイ
|
特長
|
アナログ抵抗膜方式タッチパネル採用
指だけではなくペンなどでのポインティングも可能なアナログ抵抗膜方式タッチパネルを採用。
多彩な映像入力に対応
アナログRGB、S-Video、コンポジット信号入力に対応します。
省スペース設計
8.4型と10.4型をラインナップ。圧倒的な省スペース性を提供します。
VGAとXGAの解像度をラインナップ
用途に応じて選べる、VGA（640 x 480ドット）とXGA(1024 x 768ドット）の解像度をラインナップしました。
その他の特長
・1年間の無償保証、長期安定供給を実現 （保証内容及び保証条件は当社保証規定によります）
・小型軽量設計
・ステレオスピーカー内蔵でマルチメディアに対応
・
パネル、筐体色、組込み機器など各仕様を、用途や環境に合わせてカスタマイズ可能
組み込み用のモジュールタイプもラインナップ
| キャビネットレスのモジュールタイプです。筐体寸法の大きな変更を抑え長期間にわたる供給が可能です。 |
||||||||||||||
|
 |
|||||||||||||
各部の名称と配置
 操作パネル部（天面） |
 入力端子部（背面） |
||||||
| ①ヘッドフォン端子 | ①ACアダプタ接続コネクタ | ||||||
| ②INPUTボタン | ②AUDIO-INコネクタ | ||||||
| ③MENUボタン | ③VIDEOコネクタ | ||||||
| ④音量調整/カーソル左右ボタン | ④S-VIDEOコネクタ | ||||||
| ⑤カーソル上下ボタン | ⑤D-SUBミニ15ピンコネクタ | ||||||
| ⑥電源スイッチ | ⑥RS232Cコネクタ(タッチコントロール） | ||||||
| ⑦電源ランプ | |||||||
| ⑧スピーカー | |||||||
スペック・外形寸法
|
スペック
| モデル名 | PLT210R-W0X/B0X （筺体色： 白/黒） |
PLT210R-W1V/B1V （筺体色： 白/黒） |
PLT260R-W0X/B0X (筺体色： 白/黒） |
PLT260R-W1V/B1V （筺体色：白/黒） |
|
|---|---|---|---|---|---|
| 基本仕様 | 8.4型 XGA (1024 x 768) |
8.4型 VGA (640 x 480) |
10.4型 XGA (1024 x 768) |
8.4型 VGA (640 x 480) |
|
| 価格 | オープン |
||||
| タッチパネル | 方式 | 抵抗膜方式 |
|||
| 表面処理 | アンチグレア （透過率80％） |
||||
| 通信方式 | RS232C |
||||
| 液晶パネル | 方式 | TFTカラー IPS方式 |
TFTカラー IPS方式 |
TFTカラー TN方式 |
TFTカラー TN方式 |
| 画素ピッチ | 0.167mm |
0.2670mm |
0.2055mm |
0.33mm
|
|
| 表示画面サイズ | 170.496mm X 127.872mm |
170.9mm X 128.2mm |
210.4mm X 157.8mm |
211.2mm X 158.4mm
|
|
| 最大解像度 | 1024×768 |
640 X 480 |
1024×768 |
640 X 480
|
|
| 対応速度 | 25ms |
20ms |
55ms |
33ms |
|
| 表示色 | フルカラー 1677万色） |
262,144色 |
← |
←
|
|
| 最大輝度 | 320cd/m2 (typ.) |
280cd/m2 (typ.) |
240cd/m2 (typ.) |
360cd/m2 (typ.)
|
|
| コントラスト比 | 400：1 （typ.） |
800：1 （typ.） |
300：1 （typ.） |
600：1 （typ.）
|
|
| 視野角 | 上下・左右: 170度 (Typ.) |
上下・左右: 170度 (Typ.) |
上：45度、下：60度、 左右: 各60度（Typ.) |
上：45度、下：55度、
左右: 各70度（Typ.) |
|
| 走査周波数 アナログ | 水平 | 24.0～61.0KHz |
24.0～38.0KHz |
24.0～61.0KHz |
24.0～38.0KHz
|
| 垂直 | 56～75Hz |
||||
| ドットクロック | 80MHz(最大) |
31.5MHz(最大) |
80MHz(最大) |
← |
|
| 最大解像度 | 1024×768 75Hz |
640 X 480 75Hz |
1024×768 75Hz |
← |
|
| 入力同期信号 | セパレート信号 | TTL 正極/負極
|
|||
| コンポジット信号 | TTL 正極/負極 |
||||
| シンクオングリーン | 0.3V p-p, 負極製 |
||||
| 入力コネクタ | PC | D-SUB ミニ 15ピンコネクタ |
|||
| Video | S-Video, コンポジットVideo |
||||
| AUDIO | RCA |
||||
| ヘッドフォン | ステレオミニジャック |
||||
| 入力映像信号 | PC | アナログ： 0.7Vp-p,(標準）, 75Ω、正極性 |
|||
| Video | NTSC/PAL/SECAM |
||||
| 入力音声信号 | 0.5Vrms（標準） |
||||
| 音声出力 | スピーカー | 0.5W x 2 (ステレオ） |
|||
| プラグ＆プレイ機能 | VESA DDC2B対応 |
||||
| 電源 | 入力電源 | AC100 ～ 240V、50/60Hz、ACアダプター |
|||
| 消費電力 | 通常18W, パワーマネージメント時2W |
通常15W, パワーマネージメント時2W |
通常13W, パワーマネージメント時2W |
← |
|
| 物理的仕様 | 重量 | 約1.4Kg |
← |
約1.5Kg |
← |
| 外形寸法 | 220.6（W）×167.7（H）×51.7（D）mm |
← |
267.2（W）×207.1（H）×51.7（D）mm |
← |
|
| 外形寸法(オプションスタンド使用時） | 220.6（W）×173（H）×100（D）mm |
← |
267.2（W）×212（H）×100（D）mm |
← |
|
| 付属品 | ACアダプター（12V、48W)、D-SUB
mini15 VGAケーブル、RS232Cケーブル、保証書、電源コード、取扱説明書 |
||||
| 環境条件 | 動作時 | 温度:: 5～35℃ 湿度（温度-20～50℃未満）： 20～85%（結露なきこと） 湿度（温度50～60℃未満）： 20～55%（結露なきこと） |
|||
| 保管時 | 温度： -20～60℃ 湿度（温度-20～50℃未満）： 20～85%（結露なきこと） 湿度（温度50～60℃未満）： 20～55%（結露なきこと） |
||||
適合規格 |
FCC, MET (US＆Canada), VCCI-B, J-Moss,
RoHs
|
||||
保証期間 |
1年間無償保証 |
||||
対応OS |
Windows NT 4.0/95/98/Me/2000/XP/Vista/7 |
||||
※ドット抜けについて：
液晶パネルは非常に精密度の高い技術で作られていますが、画素欠けや常時点灯する画素がありますので、あらかじめご了承ください。

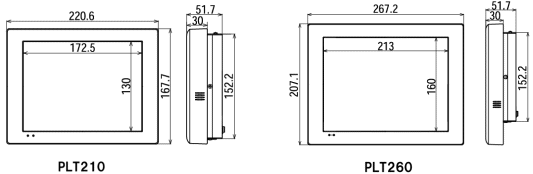

外形寸法
 |
専用スタンド（オプション） |
||||||||||||||||
 |
|
|||||||||||||||
