サブピクセル独立ドライブテクノロジー搭載でクラスを超えた
※サブピクセル独立表示にはサブピクセル独立ドライブテクノロジーに対応したビューワーソフトウェアが必要です。 ※JESRA X-0093-2010の管理グレード１対応製品です。 |
特長
|
|
広視野角IPS液晶パネルによる高コントラスト化を実現
広視野角IPS液晶パネルの採用で、色度変位やコントラストの変化が少なく、
見やすさが向上しました。
1400：1の高コントラスト化を実現し、従来機種（900：1）より大幅な性能向上となりました。
LEDバックライトによる長寿命及び省エネルギー化
バックライトのLED化により従来のCCFL（冷陰極管）バックライトを搭載した製品に比べ長寿命化を実現。
また、従来製品（MS33i2）と比較し、約３０％の消費電力量低減となりました。
LEDバックライトは水銀を使用していないため、環境負荷が軽減されます。
DICOM適合性試験機能を搭載
ディスプレイに表示されるＯＳＤを本体ボタンで操作して、フロントセンサーによりDICOM 適合性試験が単体で行えます。
9Mサブピクセル独立ドライブ・ピクセルピッチ69μmの超高精細表示を実現
微細な形状もより忠実に表示
300万画素液晶ディスプレイの画素ピッチは207μmです。MS35i2では、画素ピッチ69μm（サブピクセル方向）の超高精細表示で微細な形状もより忠実に表示します。
画素間引きが少ない表示
ディスプレイの表示可能画素数より大きな画素数の画像を全体表示する場合にはビューワーで画像を縮退して表示する必要があり、画像情報の欠落が発生します。MS35i2では、サブピクセルを独立ドライブする事により超高解像度を実現し、原画像とディスプレイの解像度差から生じる画像情報の欠落が少ない、より忠実な表示が可能です。
サブピクセル独立ドライブテクノロジー
入力画像の詳細な情報に応じ、サブピクセルを独立ドライブ（表示）することにより超高精細表示を実現する技術です。
改良により、1276階調同時表示によるより高精度なグレースケール表示も実現しています。
サブピクセル独立ドライブテクノロジー対応の超高解像度表示システムは、下記の当社パートナー様からご購入可能です。（2013年1月現在)
㈱クライムメディカルシステムズ 様 “mammary”
パナソニックメディカルソリューションズ㈱ 様 “Plissimo MG”
ピー・エス・ピー㈱ 様 “EV Insite M”
㈱ ジェイマックシステム 様 “XTREK MAMMO”
コニカミノルタヘルスケア㈱ 様 “I-PACS MG”
㈱インフィニットテクノロジー 様 “INFINITT PACS”
キッセイコムテック㈱ 様 “PAXiS-Pro”
ライズ㈱ 様 “Sumire”

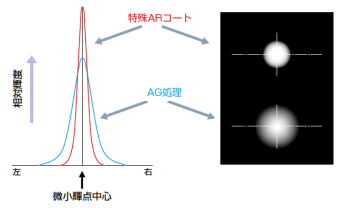

X線フィルムのように締まった黒と鮮鋭度の高い表示を実現する特殊ARコート
特殊AR（Anti-Reflection）コートは、液晶面での不要な光の反射と拡散を抑えます。これにより、ノイズ・フォーカス・コントラスト・視野角特性が向上し、締まった黒と鮮鋭度の高いX線フィルムのような表示を実現します。
輝度安定化システム“λ-Sentinel”搭載
画面上に設置された輝度センサーが常時画面輝度を監視し、輝度データを制御回路へフィードバックする事により高精度な輝度の安定化を行います。
グレースケール表示精度のリモートチェック＆キャリブレーション機能
マネジメントターミナルからAAPM TG18をベースとしたグレースケール表示精度の自動リモートチェック、キャリブレーションの実行が可能。ディスプレイ表示精度の管理負担を軽減します。
※オプションのPMMedivisor（表示品質管理ソフトウェア）が必要です。
次世代インターフェイス「DisplayPort」を装備
次世代の映像入力端子DisplayPortを装備しました。DisplayPort入力時は1024階調(10bit)同時表示が可能になります。より滑らかで精度の高い表示を可能にします。
※10bit表示には対応したグラフィックスカードとビューワーが必要です。
1276階調同時表示
12277階調中から1276階調の同時表示が可能です。医用画像表示に必要な、より滑らかで精度の高いグレースケール表示を実現します。
※1276階調同時表示にはビューワーのカスタマイズが必要です。
輝度の均一性を改善するユニフォミティ補正機能搭載
輝度ムラの補正を行い、より均一な画像表示を実現するユニフォミティ補正機能を搭載しています。輝度ムラは工場の調整工程で最適化し出荷されます。
キャリブレーション機能搭載
輝度・ガンマ特性の調整を行い、DICOM GSDFに忠実で滑らかなグレースケール表示が可能です。
高速ポートレイト表示を実現する、ハードウェアピボット機能を搭載
ポートレイト（縦型）表示でも、画像切り替え時の描画スピードが速く快適なオペレーションが可能です。
コンフィグレーション切り替え機能搭載 |
 |
|||
キャリブレーションしたデータを３つまでディスプレイ内部にプリセットすることが可能です。画像や用途に応じキャリブレーションデータを切り替えることで最適な表示設定が選択可能です。 |
||||
| 輝度：500cd/m² ガンマ：DICOM GSDF |
輝度：410cd/m² ガンマ：DICOM GSDF |
|||
OSD表示
現在の輝度の実測値、機種名やシリアル番号などの機種情報、稼働時間、キャリブレーションのセッティング状態などがボタン一つで確認可能です。
LEDインジケータを搭載
ディスプレイの状態がLEDの色で容易に確認が可能です。
Medivisorソフトウェア（オプション）で表示品質の維持管理を総合的にサポート
Medivisorシリーズは、ディスプレイ表示性能を管理するソフトウェアです。設置時とその後の定期的な品質チェックから稼働中の監視・調整までMedivisorソフトウェアが表示品質の維持管理をサポートします。
品質管理に関するガイドライン「JESRA X-0093-2010」に適合した出荷検査
本ガイドラインに基づいた出荷検査を実施し、その結果を出荷試験報告書として製品に添付しています。このため、本ガイドラインで規定されたディスプレイ設置時の受入試験が不要となり設置手順が簡略化されます。
※本機種は、JESRA X-0093-2010で規定の管理グレード１に対応しています。
2台の色味を合わせて出荷するペアリングサービスに対応（オプション）
エコロジー技術
ディスプレイを使用していない時にバックライトを減光する「拡張パワーセーブ機能」を搭載。消費電力の削減だけでなく、バックライトの不要な消耗を防ぎ、より長くディスプレイをお使いいただけます。また、内蔵化された電源は、パワーセーブ時の消費電力を2W以下に抑え地球環境に配慮した製品となっています。
※拡張パワーセーブ機能は、オプションのキャリブレーションキットに同梱されているユーティリティソフトウェアで設定できます。（グラフィックスカードの仕様により設定できない場合があります）
ユーティリティソフトウェア
さらに利便性が向上するユーティリティソフトウェアをご用意。
拡張パワーセーブ機能
スクリーンセーバーの起動に合わせてバックライトを減光し、消費電力の削減とバックライトの不要な消耗を防止します。
※グラフィックスカードの仕様により動作しない場合があります。
ガンマチェック機能18ポイントの輝度応答特性を測定し、グラフ表示します。
※ユーティリティソフトウェアは、オプションのキャリブレーションキットに同梱しています。
ワールドワイドのメディカル安全規格を取得安心の長期5年保証
ご購入から5年間の長期無償保証をお付けしています。保証期間中に修理が発生した場合、お客様から故障機を送付いただくセンドバック方式で無償修理を行います。また、修理期間中は代替機を無償でご用意します。
※保証内容及び保証条件の詳細は、当社保証規定によります。
スペック・外形寸法
|
|
スペック
| モデル名 | MS35i2/AR (特殊ARコート付）、MS35i2/F (保護フィルター付） | |
|---|---|---|
| 液晶パネル | 方式 | 21.3型 TFTモノクローム、IPS方式 |
| 表示画面サイズ | 433.152mm x 324.864mm | |
| 画素ピッチ | 0.2115mm x 0.2115mm | |
| コントラスト比 | 1400 : 1 (typ) | |
| 最大輝度 | 1700cd/m² (typ) （出荷設定は500cd/m²、410cd/m²） | |
| 視野角 | 176° （上下・左右） | |
| 表示性能 | 表示可能解像度 | 1536×2048, サブピクセル独立ドライブ表示時は 1536×6144 |
| 階調表示 | 256階調（12277階調中） ＊DisplayPort 10bit入力時は、 1021階調 サブピクセル独立ドライブ表示時は、1276階調同時表示可能 |
|
| インターフェイス | 入力信号 | DVI-D （ DVI 1.0 準拠）, DisplayPort (DisplayPort 1.1a準拠） |
| プラグアンドプレイ | DDC2B 対応 | |
| 電源 | 入力電源 | AC100V～240V 50/60Hz, 本体内蔵AC電源 |
| 最大消費電力 | 60W (typ.) （パワーマネジメント機能付き） | |
| 機能 | キャリブレーション | 輝度、ガンマの調整 ※3種類の設定を保持可能 （オプションのキャリブレーションキットが必要です） |
| OSD表示 | 製品情報、稼働時間、キャリブレーション状態（経過時間、設定輝度、ガンマなど）、 現在の輝度、周囲の明るさ |
|
| USB | USB Rev. 2.0 準拠 セルフパワード Upストリーム1ポート, Downストリーム2ポート | |
| その他の機能 | 輝度ユニフォミティ補正、ハードウェアピボット、LEDインジケータ, 拡張パワーセーブ機能、 モード切替機能、サブピクセル独立ドライブ対応、 セルフDICOMチェック機能 |
|
| 適合規格 | ANSI/AAMI ES60601-1(2005), CAN/CSA C22.2 NO.60601-1(2008), CE(EN60601-1, EN60601-1-2), FCC Part 15, subpart B Class B, VCCI class B, ICES-003-B, FDA510(k)*, J-Moss, RoHS *取得予定 |
|
| 物理的仕様 | 外形寸法 （スタンドを含む） |
ランドスケープ使用時: 474(W) x 468.4/529.9(H) x 220(D)mm ポートレイト使用時: 367(W) x 521.9/583.4(H) x 220(D)mm |
| 質量 | 約12kg | |
| スタンド | 縦横回転、チルト、スイーベル機能付き | |
| 本体取り付け部 | VESA準拠（ピッチ： 100 X 100mm） | |
| セキュリティー機構 | 盗難防止用セキュリティロックスロット付き（本体及びスタンド部） | |
| 付属品 | 電源コード、DVIケーブル、DisplayPortケーブル、USBケーブル、取扱説明書、保証書、 クリーニングキット（ARタイプのみ） |
|

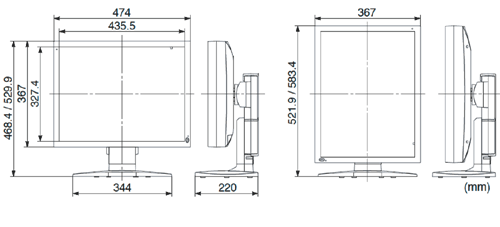

外形寸法
 |
